Seitenkanalverdichter (Katalog SKV [PDF])
| Normaldruck-SKV | Hochdruck-SKV (mit angebautem Motor) | Miniatur-SKV (mit externem Controller) | |
|---|---|---|---|
| mit angebautem Motor | mit Riemenantrieb (ohne Motor) | ||
oder Verdichten (Druckgebläse, Überdruck, blasen) von Luft und Gasen verwendet.
Abhängig von der Luftmenge und dem geforderten Differenzdruck werden
Seitenkanalverdichter unterschiedlich aufgebaut:
1-stufige Normaldruck-Seitenkanalverdichter für mittlere Luftmengen
2-stufige Normaldruck-Seitenkanalverdichter für höhere Drücke
2-flutige Normaldruck-Seitenkanalverdichter für höhere Luftmengen

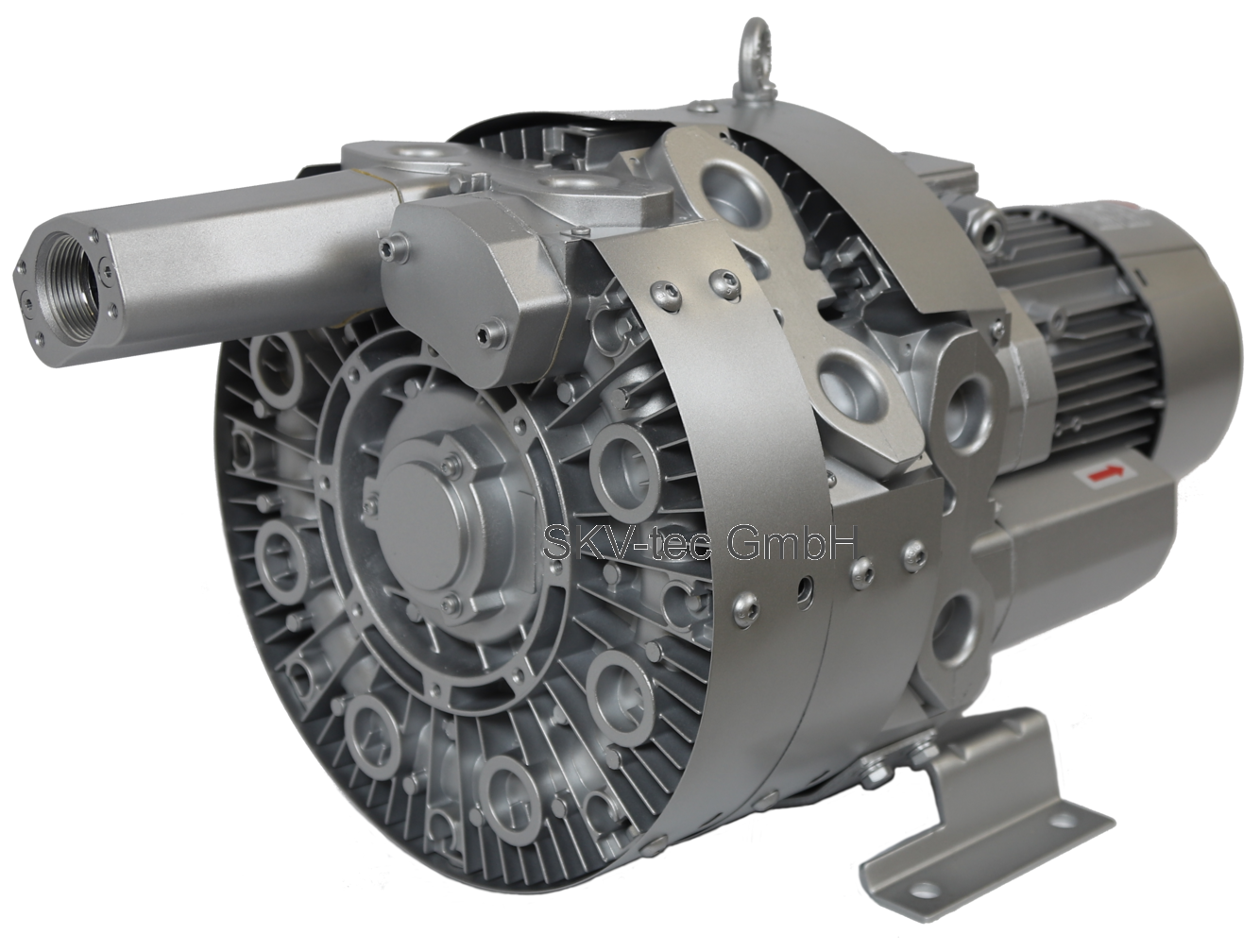

1-stufige Hochdruck-Seitenkanalverdichter für hohe Drücke
2-stufige Hochdruck-Seitenkanalverdichter für höhere Drücke
3-stufige Hochdruck-Seitenkanalverdichter für sehr hohe Drücke
Miniatur-Seitenkanalverdichter mit DC-Motor und externem Controller

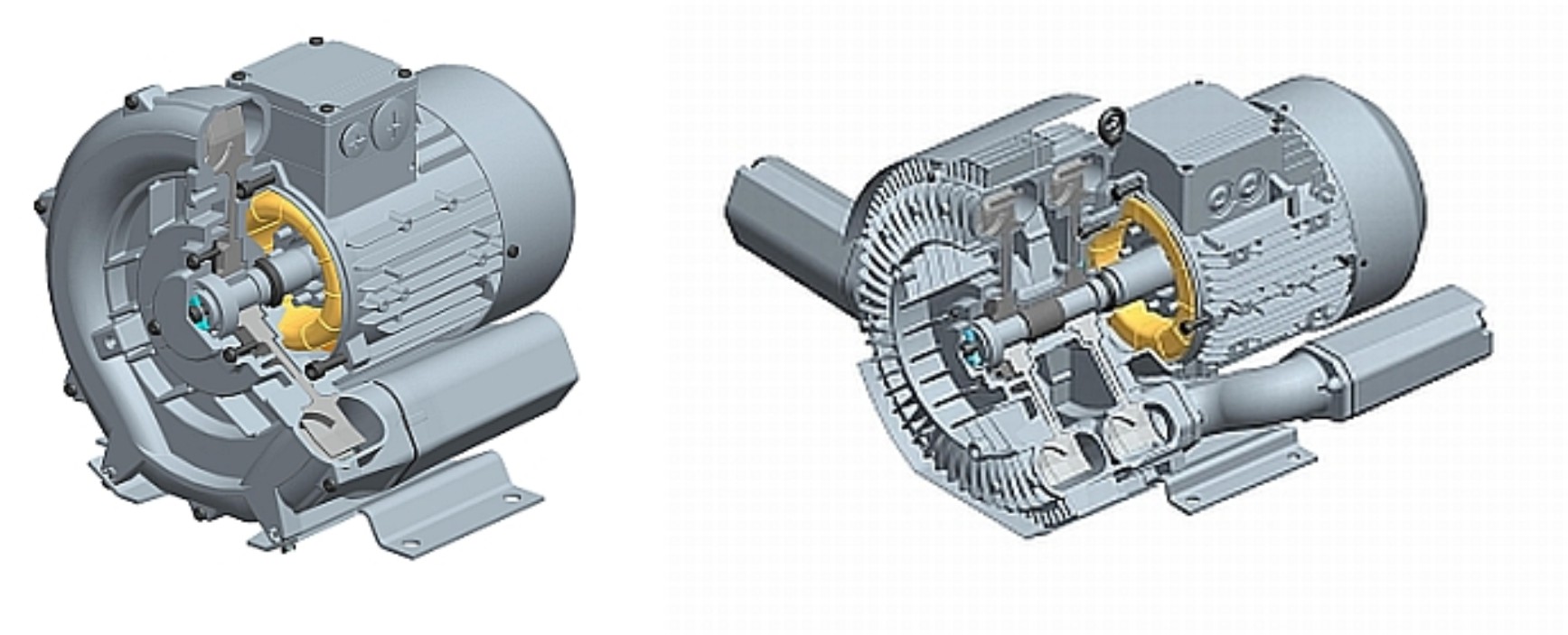

Seitenkanalverdichter - Funktionsweise
während die dabei entstehende Zentrifugalkraft das Gas nach außen in den Seitenkanal drückt.
Auf diese Weise entstehen spiralförmige Verwirbelungen. Während dieser Verwirbelungen wird das
Seitenkanalverdichter - Anwendungen
Im Maschinenbau
Im Maschinen- und Anlagenbau können Seitenkanalverdichter überall eingesetzt werden, wo Luft oder
sonstige Gase verdichtet oder abgesaugt werden sollen. Beispielsweise können mit Hilfe von
Sauggreifern flächige Werkstücke festgehalten bzw. transportiert werden.
Im Bauwesen
Der Seitenkanalverdichter kann z. B. bei der Sanierung von Wasserschäden angewandt werden.
Dabei ist das Ziel, eine Schicht im Raum (beispielsweise eine Dämmschicht) von Feuchtigkeit
zu befreien. Trockene Luft wird unter die zu trocknende Schicht gepresst bzw. je nach Verfahren
aus der Dämmschicht gesaugt, dabei nimmt die Luft die Feuchtigkeit auf. Nur durch einen
gewissen Druck kann Luft in der sehr dichten Dämmschicht zirkulieren um eine Trocknung
herbeizuführen. Beim Absaugen von Stehwasser aus der Dämmschicht oder einer Spülung der
Dämmschicht werden außerdem auch Seitenkanalverdichter verwendet. Einerseits wird über
einen Wasservorabscheider im Saugbetrieb das Wasser in der Dämmschicht abgesaugt
und im Wasservorabscheider dann abgepumpt, andererseits wird bei einer Spülung Frischwasser
eingebracht und mit einem Seitenkanalverdichter der im Druckbetrieb arbeitet durch die
kontaminierte Dämmschicht gepresst.
weitere Anwendungsbereiche
Whirlpool
Teichbelüftung
Biogasanlagen
Holzvergasung
Fischzucht
Staubsauger
Schwimmbäder
Vakuumtische
uvw.
1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 50 m³/hAnschlußgewinde: G 1" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druckbetriebmax. [mbar] Vakuumbetriebmax. [mbar] SKV-NS-50-1-101 A112S 1~ 0,2 - 230 1,5 +80 -70 SKV-NS-50-3-906 A112 3~ 0,2 IE1 200-240 Δ / 345-415 Y 0,72 +90 -80 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 70 m³/hAnschlußgewinde: G 1" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druckbetriebmax. [mbar] Vakuumbetriebmax. [mbar] SKV-NS-70-1-101 A122S 1~ 0,25 - 230 1,7 +110 -110 SKV-NS-70-3-906 A122 3~ 0,25 IE1 200-240 Δ / 345-415 Y 1,2 +120 -110 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 80 m³/hAnschlußgewinde: G 1¼" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druckbetriebmax. [mbar] Vakuumbetriebmax. [mbar] SKV-NS-80-1-101 A132 1~ 0,37 - 230 2,7 +130 -120 SKV-NS-80-1-215 A132S 1~ 0,37 - 115 / 230 5,4 / 2,7 +110 -110 SKV-NS-80-3-916 A132 3~ 0,4 IE1 200-240 Δ / 345-415 Y 1,5 +130 -120 SKV-NS-80-3-816 A132 3~ 0,37 IE2 200-260 Δ / 350-450 Y 1,04 +130 -120 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
1 stufiger Seitenkanalverdichter für Riemenantrieb: SKV-NS-80-BD Anschlußgewinde: G 1¼"Motor: nicht im Lieferumfang enthaltenAntrieb kann mittels Riemenscheibe erfolgen (nicht im Lieferumfang) Umdrehungen (U/min): 3000 3600 4200 5000 Luftmenge (m³/h): 80 100 120 140 Druckbetrieb max: (mbar) 130 160 170 170 Vakuumbetrieb max: (mbar) 130 160 170 180 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 110 m³/hAnschlußgewinde: G 1¼" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-NS-95-1-101 A160S 1~ 0,55 - 230 3,7 +120 -120 SKV-NS-95-3-906 A162 3~ 0,7 IE1 200-240 Δ / 345-415 Y 2,2 +150 -150 SKV-NS-95-3-806 1 3~ 0,55 IE2 abverkauft -> Nachfolgemodell: SKV-NS-95-3-716 SKV-NS-95-3-816 2 3~ 0,75 IE2 abverkauft -> Nachfolgemodell: SKV-NS-95-3-716 SKV-NS-95-3-826 3 3~ 1,1 IE2 200-260 Δ / 350-450 Y 2,5 +170 -150 SKV-NS-95-3-716 3 3~ 0,95 IE3 220-240 Δ / 380-420 Y 2,1 +190 -180 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
1 stufiger Seitenkanalverdichter für Riemenantrieb: SKV-NS-95-BD Anschlußgewinde: G 1¼"Motor: nicht im Lieferumfang enthaltenAntrieb kann mittels Riemenscheibe erfolgen (nicht im Lieferumfang) Umdrehungen (U/min): 3000 3600 4200 5000 Luftmenge (m³/h): 95 114 133 158 Druckbetrieb max: (mbar) 130 160 170 170 Vakuumbetrieb max: (mbar) 130 160 170 180 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 145 m³/hAnschlußgewinde: G 1½" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druck-betriebmax. [mbar] Vakuum-betriebmax. [mbar] SKV-NS-145-1-111 A190S 1~ 0,8 - 230 5,2 +160 -150 SKV-NS-145-1-121 A192S 1~ 1,1 - 230 7,3 +190 -150 SKV-NS-145-3-906 A190 3~ 0,7 IE1 200-240 Δ / 345-415 Y 2,2 +120 -120 SKV-NS-145-3-916 A192 3~ 0,85 IE1 200-240 Δ / 345-415 Y 2,4 +160 -160 SKV-NS-145-3-926 A194 3~ 1,3 IE1 200-240 Δ / 345-415 Y 3,3 +200 -170 SKV-NS-145-3-806 1 3~ 0,55 IE2 abverkauft -> Nachfolgemodell: SKV-NS-145-3-716 SKV-NS-145-3-816 2 3~ 0,75 IE2 200-260 Δ / 350-450 Y 1,8 +130 -130 SKV-NS-145-3-826 3 3~ 1,1 IE2 abverkauft -> Nachfolgemodell: SKV-NS-145-3-726 SKV-NS-145-3-716 1 3~ 0,95 IE3 220-240 Δ / 380-420 Y 2,1 +170 -180 SKV-NS-145-3-726 2 3~ 1,3 IE3 220-240 Δ / 380-420 Y 2,85 +220 -190 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
2 stufiger Seitenkanalverdichter für Riemenantrieb: SKV-ND-88-BD ACHTUNG: mit kurzer Welle (Länge: 35 mm statt 50 mm) Anschlußgewinde: G 1¼"Motor: nicht im Lieferumfang enthaltenAntrieb kann mittels Riemenscheibe erfolgen (nicht im Lieferumfang) Umdrehungen (U/min): 3000 3600 4200 5000 Luftmenge (m³/h): 88 102 128 150 Druckbetrieb max: (mbar) 240 290 280 230 Vakuumbetrieb max: (mbar) 210 260 290 220 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
1 stufiger Seitenkanalverdichter für Riemenantrieb: SKV-NS-145-BD Anschlußgewinde: G 1½"Motor: nicht im Lieferumfang enthaltenAntrieb kann mittels Riemenscheibe erfolgen (nicht im Lieferumfang) Umdrehungen (U/min): 3000 3600 4200 5000 Luftmenge (m³/h): 150 160 220 250 Druckbetrieb max: (mbar) 200 200 190 190 Vakuumbetrieb max: (mbar) 170 210 210 190 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
1 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 180 m³/hAnschlußgewinde: G 1½" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druckbetriebmax. [mbar] Vakuumbetriebmax. [mbar] SKV-NS-180-1-121 3 1~ 1,1 - 230 6,5 +140 -150 SKV-NS-180-3-906 1 3~ 0,7 IE1 200-240 Δ / 345-415 Y 2,2 +70 -70 SKV-NS-180-3-916 2 3~ 0,85 IE1 200-240 Δ / 345-415 Y 2,4 +100 -110 SKV-NS-180-3-926 4 3~ 1,3 IE1 200-240 Δ / 345-415 Y 3,3 +180 -180 SKV-NS-180-3-816 1 3~ 0,75 IE2 200-260 Δ / 350-450 Y 1,71 +80 -80 SKV-NS-180-3-826 2 3~ 1,1 IE2 200-260 Δ / 350-450 Y 2,25 +160 -170 SKV-NS-180-3-716 1 3~ 0,95 IE3 200-240 Δ / 380-420 Y 2,1 +110 -110 SKV-NS-180-3-726 2 3~ 1,3 IE3 200-240 Δ / 380-420 Y 2,85 +180 -180 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
2 stufiger Seitenkanalverdichter mit folgenden technischen Spezifikationen bei 50 Hz: max. Luftmenge: 88 m³/hAnschlußgewinde: G 1¼" table { border-collapse: collapse; width: 100%; } td, th { padding: 5px; } tr:nth-child(even) { background-color: #dddddd; } Modell Kurven-punkt AnzahlPhasen Motor-leistung[kW] Energie-effizienz-klasse Spannung[V] Strom[A] Druckbetriebmax. [mbar] Vakuumbetriebmax. [mbar] SKV-ND-88-1-121 A140 1~ 0,7 - 230 4,5 +240 -210 SKV-ND-88-3-926 A140 3~ 0,7 IE1 200-240 Δ / 345-415 Y 2,2 +240 -210 SKV-ND-88-3-826 1 3~ 0,55 IE2 200-260 Δ / 350-450 Y 1,42 +180 -190 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail. FU-Betrieb: Motoren mit der Endnummer 6 (230 VΔ / 400 VY) werden im Dreieck angeschlossen und können nach oben (> 50 Hz) geregelt werden⇒ Leistung steigt mit der Frequenz → möglicher maximaler Enddruck gemäß Nennlinie Motoren mit der Endnummer 7 (400 VΔ / 690 VY) werden im Dreieck angeschlossen und können nur mit Leistungsverlust nach oben (> 50 Hz) geregelt werden⇒ keine Leistungssteigerung → möglicher maximaler Enddruck geringer als Nennlinie
2 stufiger Seitenkanalverdichter für Riemenantrieb: SKV-ND-88-BD Anschlußgewinde: G 1¼"Motor: nicht im Lieferumfang enthaltenAntrieb kann mittels Riemenscheibe erfolgen (nicht im Lieferumfang) Umdrehungen (U/min): 3000 3600 4200 5000 Luftmenge (m³/h): 88 102 128 150 Druckbetrieb max: (mbar) 240 290 280 230 Vakuumbetrieb max: (mbar) 210 260 290 220 Für 3-D Zeichnungen / STEP Dateien senden Sie uns bitte eine e-mail.
